Rollo 18 V pa
Programmieranleitung
1. Werkseinstellung
Im Lieferzustand sind weder Fernbedienung noch Hub angeschlossen. Die Endlagen und der Motor sind bereits werkseitig auf das ausgelieferte Produkt voreingestellt. Falls vor einer Neuprogrammierung die Motoreinstellung unbekannt ist, führen Sie die folgenden Schritte durch.
1.1 Prüfen des Motorentyps
Der Motor ist für Rollo eingerichtet. Um den eingestellten Motorentyp abzulesen, betrachten Sie die LED-Leuchtsequenz nach dem Anschalten der Anlage.
1.1.1
Schalten Sie den Motor an, indem Sie das Stromkabel an den Akku oder den Netzanschluss anschließen.
1.1.2
Achten Sie sofort beim Anschließen auf die Sequenz der LED-Leuchten an der Motortaste.
1.1.3

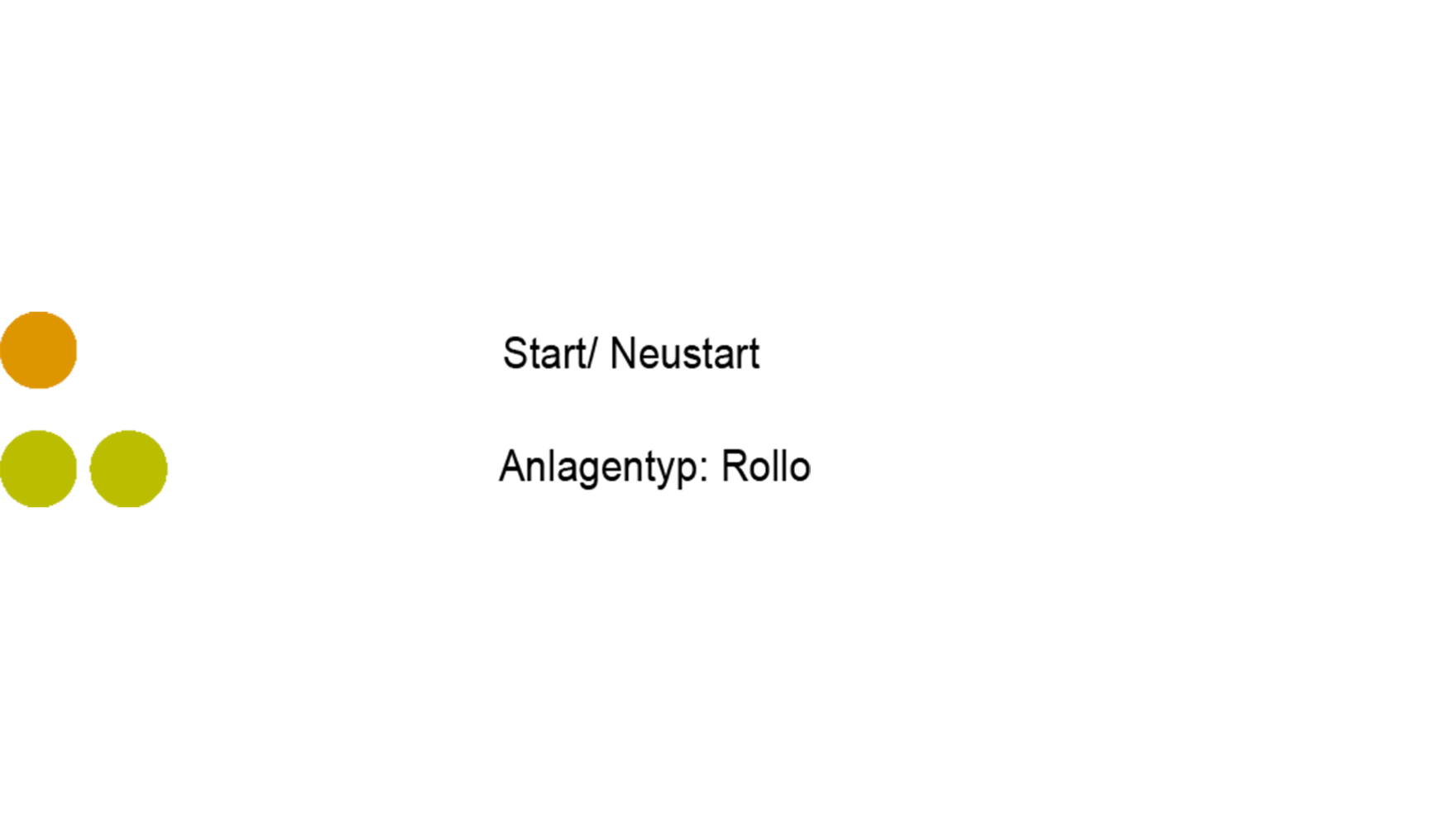

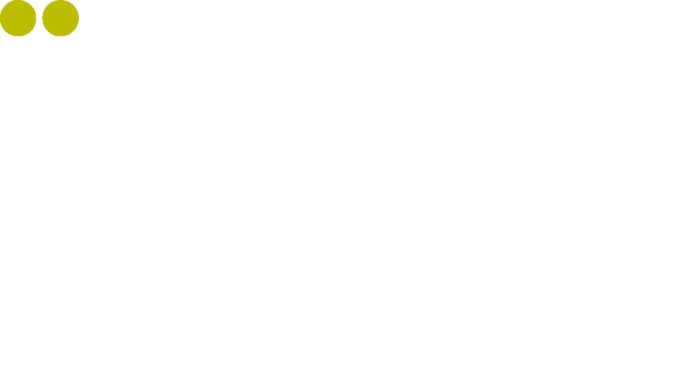

LED Sequenz eines Motors mit Rollo-Einstellung:
2. Eine Fernbedienung mit einer Sonnenschutzanlage verbinden
Über eine PowerView® Fernbedienung lassen sich bis zu sechs einzelne Kanäle von Anlagen bedienen (Tasten 1 – 6 im oberen Teil der Fernbedienung).
Die folgenden Instruktionen ordnen eine Anlage einem Kanal zu.
2.1

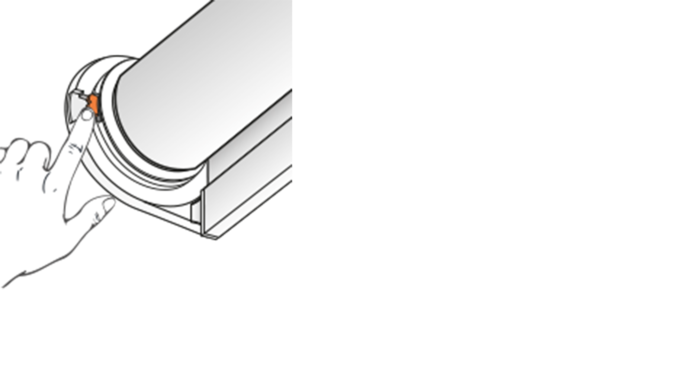

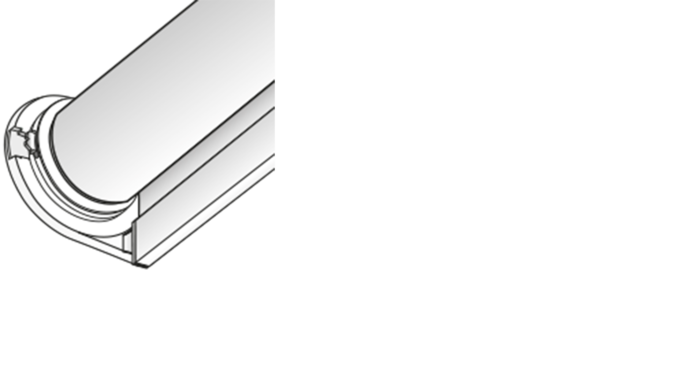

Suchen Sie die Motortaste an Ihrer Anlage.
2.2

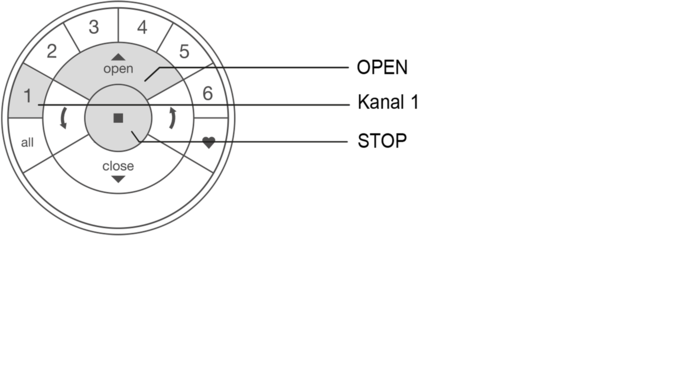

Halten Sie die [STOP-Taste] der Fernbedienung sechs Sekunden lang gedrückt.
Gedrückt halten, bis die Lichter der Fernbedienung anfangen zu blinken.
2.3

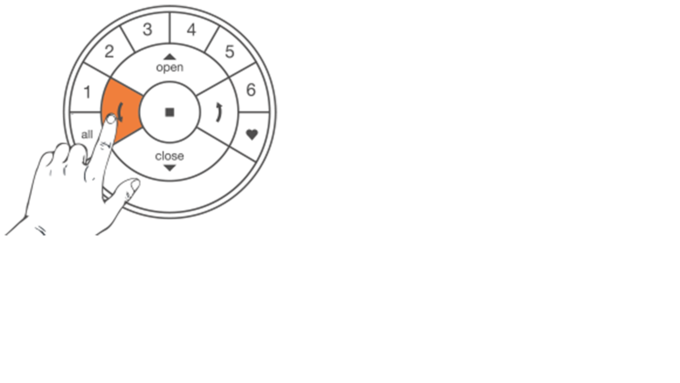

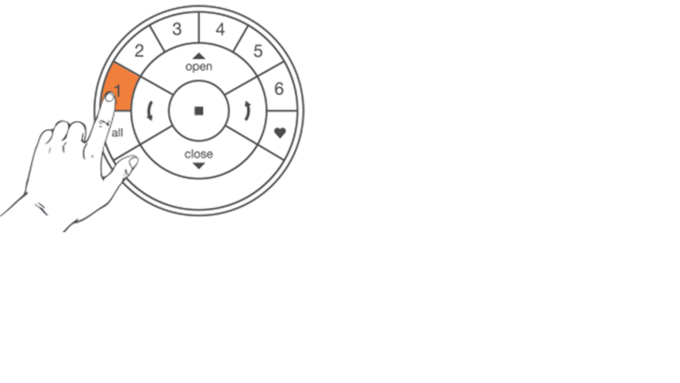

Drücken Sie die gewünschte Kanaltaste.
2.4
Achtung: Schritte 2.4 und 2.5 müssen innerhalb von drei Sekunden durchgeführt werden!
Halten Sie die Motortaste gedrückt.
2.5
Drücken Sie die [OPEN-Taste].
2.6
Lassen Sie die Motortaste los.
2.7
Wenn die Tasten der Fernbedienung noch blinken, ist die Fernbedienung noch im Programmiermodus. Halten Sie dann die [STOP-Taste] sechs Sekunden lang gedrückt, damit sie den Programmiermodus verlässt.
Anmerkung: Die Fernbedienung wird den Programmiermodus automatisch nach 20 Sekunden verlassen.
Halten Sie die Taste gedrückt, bis die Lichter der Fernbedienung aufhören zu blinken.
3. Laufrichtung überprüfen
3.1 Den Motor in den Programmiermodus bringen
3.1.1
Achtung: Schritte 3.1.1 und 3.1.2 müssen innerhalb von drei Sekunden durchgeführt werden!
Halten Sie die Motortaste gedrückt.
3.1.2
Drücken Sie die [OPEN-Taste] auf der Fernbedienung.
Anmerkung: Stellen Sie sicher, dass der gewünschte Kanal auf der Fernbedienung ausgewählt ist.

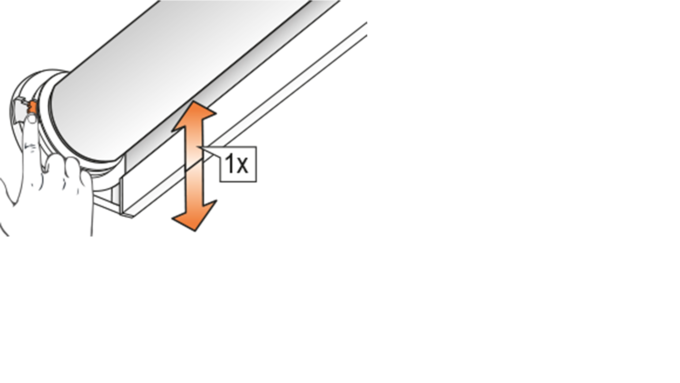

Die Anlage wird sich einmal kurz auf und ab bewegen.
3.1.3
Lassen Sie die Motortaste los.
Achtung: Die nächsten beiden Schritte müssen direkt hintereinander ausgeführt werden, um einen mechanischen Schaden zu vermeiden.
Anmerkung: Falls die untere Endlage bereits eingestellt ist, können Sie die nächsten drei Schritte überspringen.
3.1.4
Drücken Sie die linke Pfeiltaste, um die Laufrichtung zu prüfen.
3.1.5

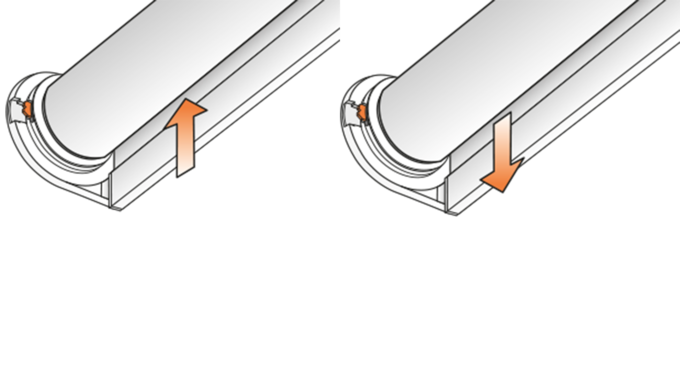

A) Wenn die Anlage sich aufwärts bewegt, ist die Laufrichtung nicht in Ordnung. Drücken Sie sofort die [STOP-Taste]!
B) Wenn sich die Anlage nach unten bewegt, ist die Laufrichtung in Ordnung. Drücken Sie die [STOP-Taste] und fahren Sie mit Schritt 3.7. fort.
Achtung: Ändern der Laufrichtung ist nur möglich, wenn die Endlagen nicht eingestellt
oder zurückgesetzt sind.
3.1.6
Halten Sie die Motortaste für eine Sekunde gedrückt, um die Laufrichtung zu ändern.
Die Anlage wird sich einmal kurz auf und ab bewegen, um anzuzeigen, dass die Laufrichtung geändert wurde.
4. Endlagen einstellen
Grundsätzlich macht es keinen Unterschied, ob Sie mit der oberen oder unteren Endlage beginnen. In dieser Anleitung wird mit der oberen Endlage angefangen.
4.1 Obere Endlage
Anmerkung: Stellen Sie sicher, dass der gewünschte Kanal auf der Fernbedienung ausgewählt ist.
4.1.1
Halten Sie die Motortaste gedrückt.
4.1.2

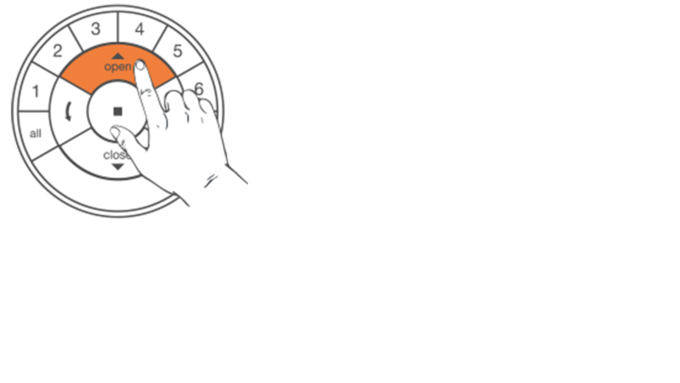

Drücken Sie die [OPEN-Taste].
Die Anlage wird sich einmal kurz auf und ab bewegen.
4.1.3
Lassen Sie die Motortaste los.
4.1.4

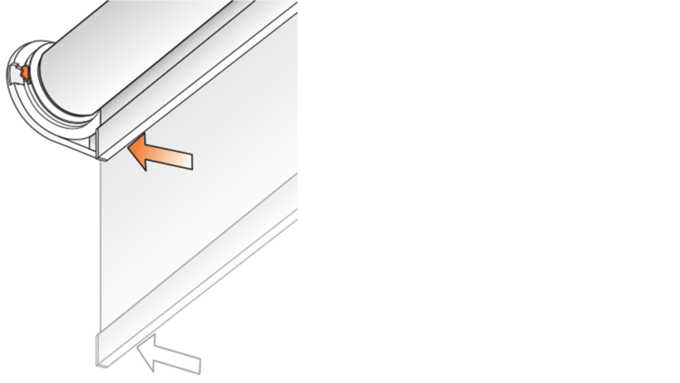

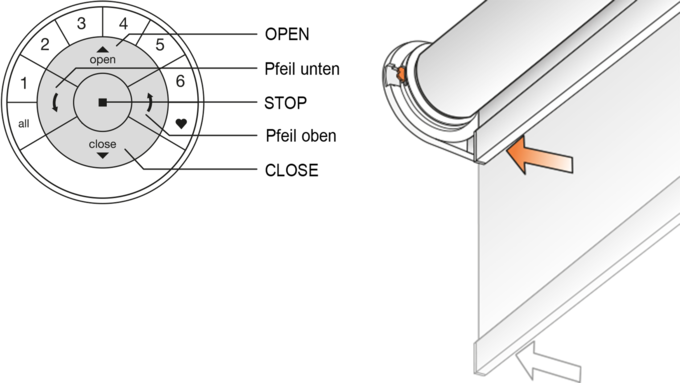

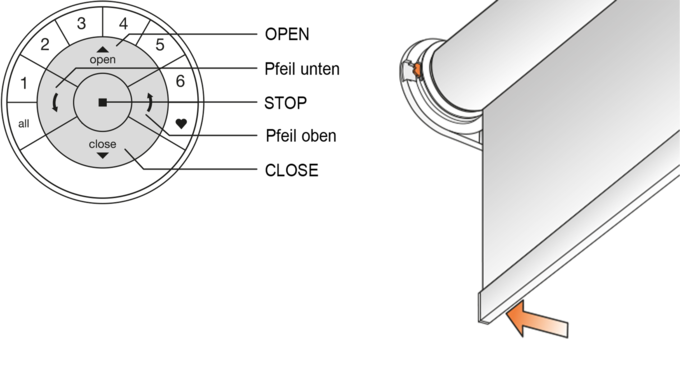

Benutzen Sie die [OPEN-], [STOP-] und [CLOSE-Tasten], um die Anlage auf die gewünschte Position zu bringen.
Achtung: Wählen Sie keine Kanaltaste auf der Fernbedienung aus.
Benutzen Sie die linke und rechte Pfeiltaste, um die exakte Position einzustellen.
Leuchtet die LED rot, befindet sich der Motor im Programmiermodus.
4.1.5

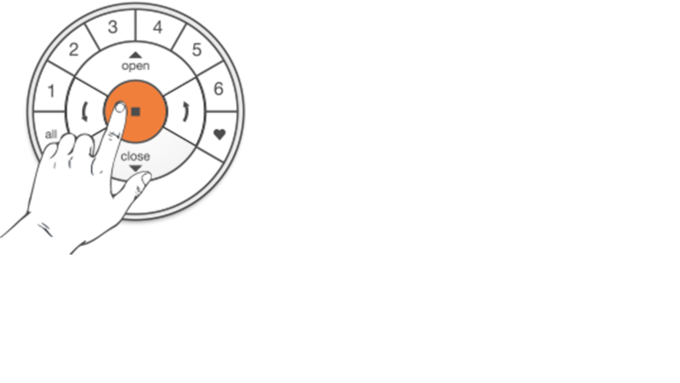

Halten Sie die [STOP-Taste] sechs Sekunden lang gedrückt.
So lange gedrückt halten, bis die Lichter der Fernbedienung anfangen zu blinken.
4.1.6
Achtung: 4.1.6 und 4.1.7 müssen innerhalb von drei Sekunden durchgeführt werden!
Anmerkung: Die Fernbedienung wird den Programmiermodus automatisch nach 20 Sekunden verlassen.
Halten Sie die Motortaste gedrückt.
4.1.7
Drücken Sie die [OPEN-Taste].
Die Anlage wird sich einmal kurz auf und ab bewegen.
4.1.8
Lassen Sie die Motortaste los.
Die LED erlischt.
4.1.9
Wenn die Tasten der Fernbedienung noch blinken, ist die Fernbedienung noch im Programmiermodus. Halten Sie dann die [STOP-Taste] sechs Sekunden lang gedrückt, damit sie den Programmiermodus verlässt.
So lange gedrückt halten, bis die Lichter der Fernbedienung aufhören zu blinken.
4.1.10
Die obere Endlage ist eingestellt!
Anmerkung: Um die obere Endlage erneut einzustellen, wiederholen Sie die Schritte ab 4.1.

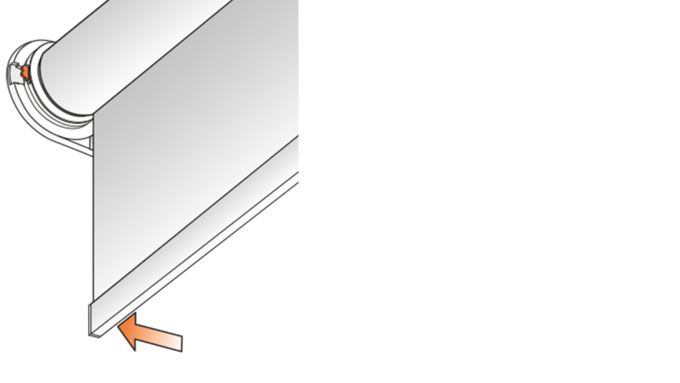

4.2 Untere Endlage
4.2.1
Anmerkung: Stellen Sie sicher, dass der gewünschte Kanal auf der Fernbedienung ausgewählt ist.
Halten Sie die Motortaste gedrückt.
4.2.2

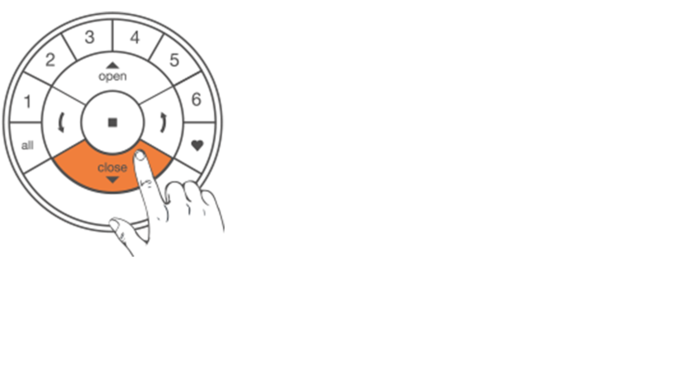

Drücken Sie die [CLOSE-Taste] auf der Fernbedienung.
Die Anlage wird sich einmal kurz auf und ab bewegen.
4.2.3
Lassen Sie die Motortaste los.
Leuchtet die LED rot, befindet sich der Motor im Programmiermodus.
4.2.4
Benutzen Sie die [OPEN-], [STOP-], und [CLOSE-Tasten], um die Anlage auf die gewünschte untere Position zu bringen.
Benutzen Sie die linke und rechte Pfeiltaste, um die exakte Position einzustellen.
4.2.5
Achtung: Wählen Sie keine Kanaltaste auf der Fernbedienung aus!
Halten Sie die [STOP-Taste] sechs Sekunden lang gedrückt.
So lange gedrückt halten, bis die Lichter der Fernbedienung anfangen zu blinken.
4.2.6
Achtung: 4.2.6 und 4.2.7 müssen innerhalb von drei Sekunden durchgeführt werden!
Halten Sie die Motortaste gedrückt.
4.2.7
Drücken Sie die [CLOSE-Taste].
Wenn die Anlage nach oben fährt, ist die untere Endlage eingestellt.
4.2.8
Lassen Sie die Motortaste los.
Die LED erlischt.
4.2.9
Wenn die Tasten der Fernbedienung noch blinken, ist die Fernbedienung noch im Programmiermodus. Halten Sie dann die [STOP-Taste] sechs Sekunden lang gedrückt, damit sie den Programmiermodus verlässt.
So lange gedrückt halten, bis die Lichter der Fernbedienung aufhören zu blinken.
4.2.10
Die untere Endlage ist eingestellt! Die Anlage fährt anschließend automatisch nach oben.
Anmerkung: Die Fernbedienung wird den Programmiermodus automatisch nach 20 Sekunden verlassen.
Anmerkung: Um die untere Endlage erneut einzustellen, wiederholen Sie die Schritte ab 4.2.
4.3 Endlagen zurücksetzen
Der folgende Ablauf löscht alle Endlageneinstellungen aus dem Motorenspeicher. Er löscht nicht die Netzwerk-ID und die Kanalzuordnungen. Durch das Zurücksetzen der Endlagen wird die PowerView® Fernbedienung oder App keine Sonnenschutzanlage steuern können, bis diese erneut programmiert ist.
Anmerkung: Die folgenden Schritte können ausgelassen werden, wenn der Motor das erste Mal angeschlossen wird bzw. direkt aus der Verpackung kommt. Um zu bestätigen, dass keine Endlagen eingestellt sind, wird die Anlage sich zweimal kurz auf und ab bewegen, sobald sie ein Signal von Power- View® bekommt (z.B. Betätigung der Motortaste).
4.3.1
Den Motor (das Stromkabel) vom Stromanschluss oder vom Motor nehmen und 20 Sekunden warten.
4.3.2

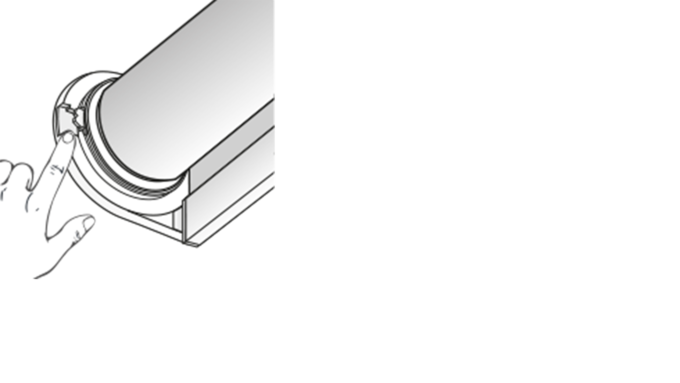

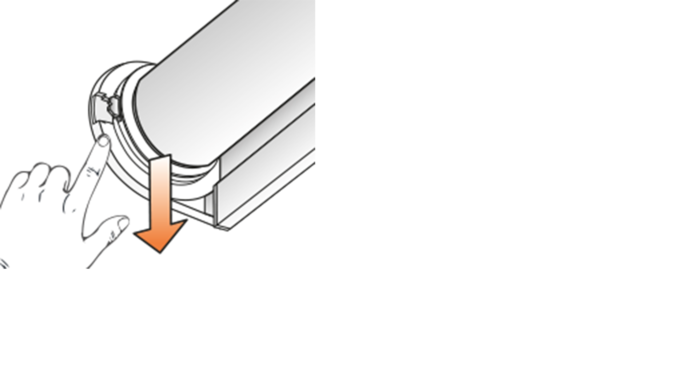

Halten Sie die Motortaste gedrückt.
4.3.3
Schließen Sie den Motor wieder an die Stromverbindung an, während Sie die Motortaste gedrückt halten.
4.3.4
Halten Sie die Motortaste gedrückt, bis sich die Anlage einmal kurz auf und ab bewegt.

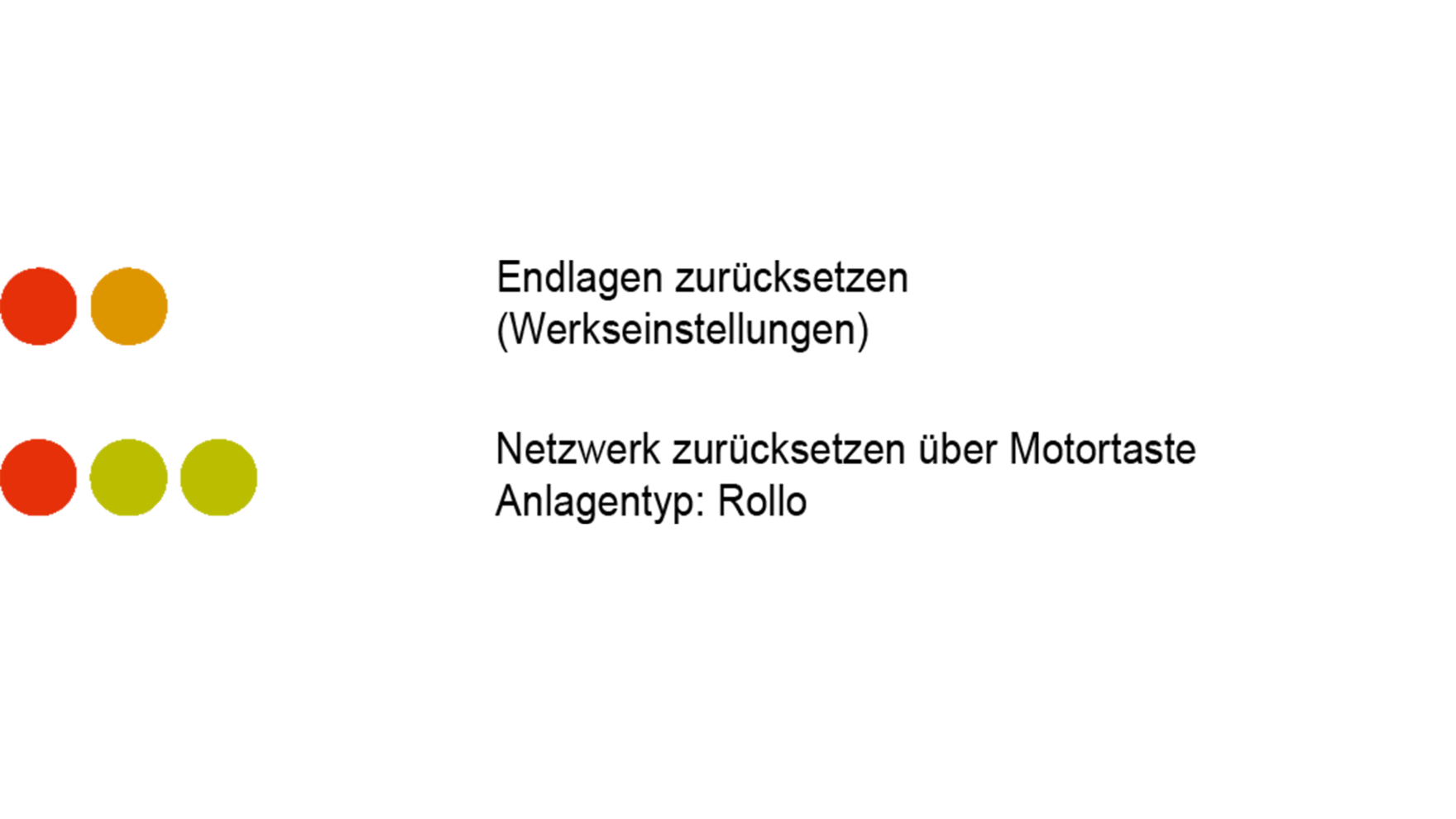

Die LED leuchtet rot/orange, nachdem die Anlage sich kurz bewegt.
4.3.5
Lassen Sie die Motortaste los. Die Endlagen sind jetzt gelöscht.
5. Netzwerk zurücksetzen
Der folgende Ablauf löscht alle Netzwerkdaten, die im Motor gespeichert sind, inklusive der Netzwerk-ID und der Kanalzuteilung. Die Endlagen werden dadurch nicht gelöscht. Durch das Zurücksetzen der Netzwerkdaten wird die PowerView® Fernbedienung oder App keine Sonnenschutzanlage steuern können, bis diese erneut programmiert ist.
5.1

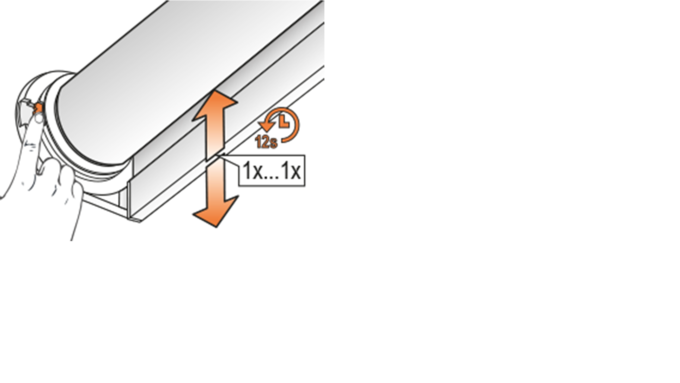

Halten Sie die Motortaste für 12 Sekunden gedrückt.
5.2
Lassen Sie die Motortaste nach der zweiten kurzen Bewegung der Anlage los.
Die Netzwerk-ID und Kanalzuteilungen sind gelöscht.
6. LED Motorkontrollleuchte

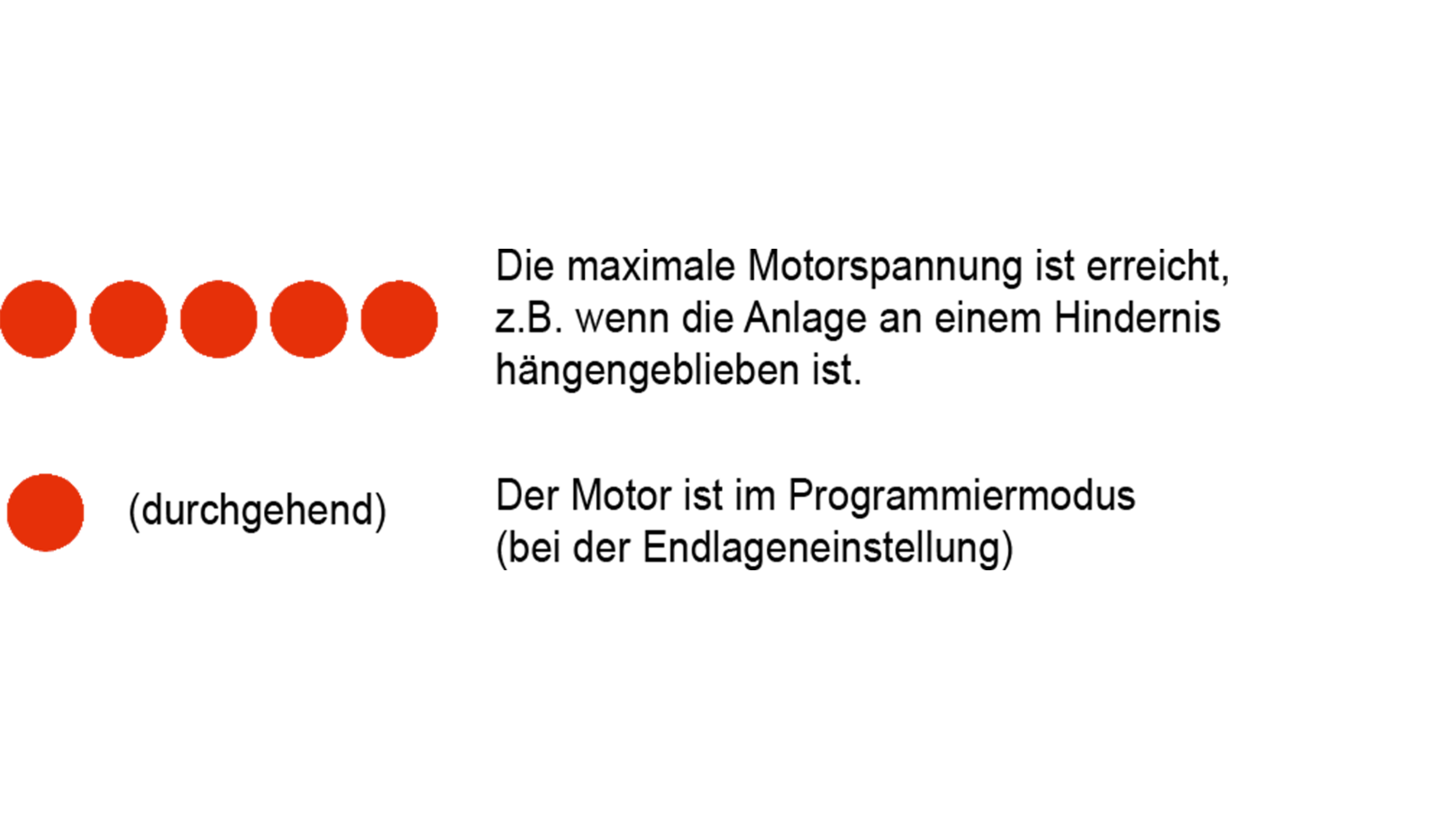

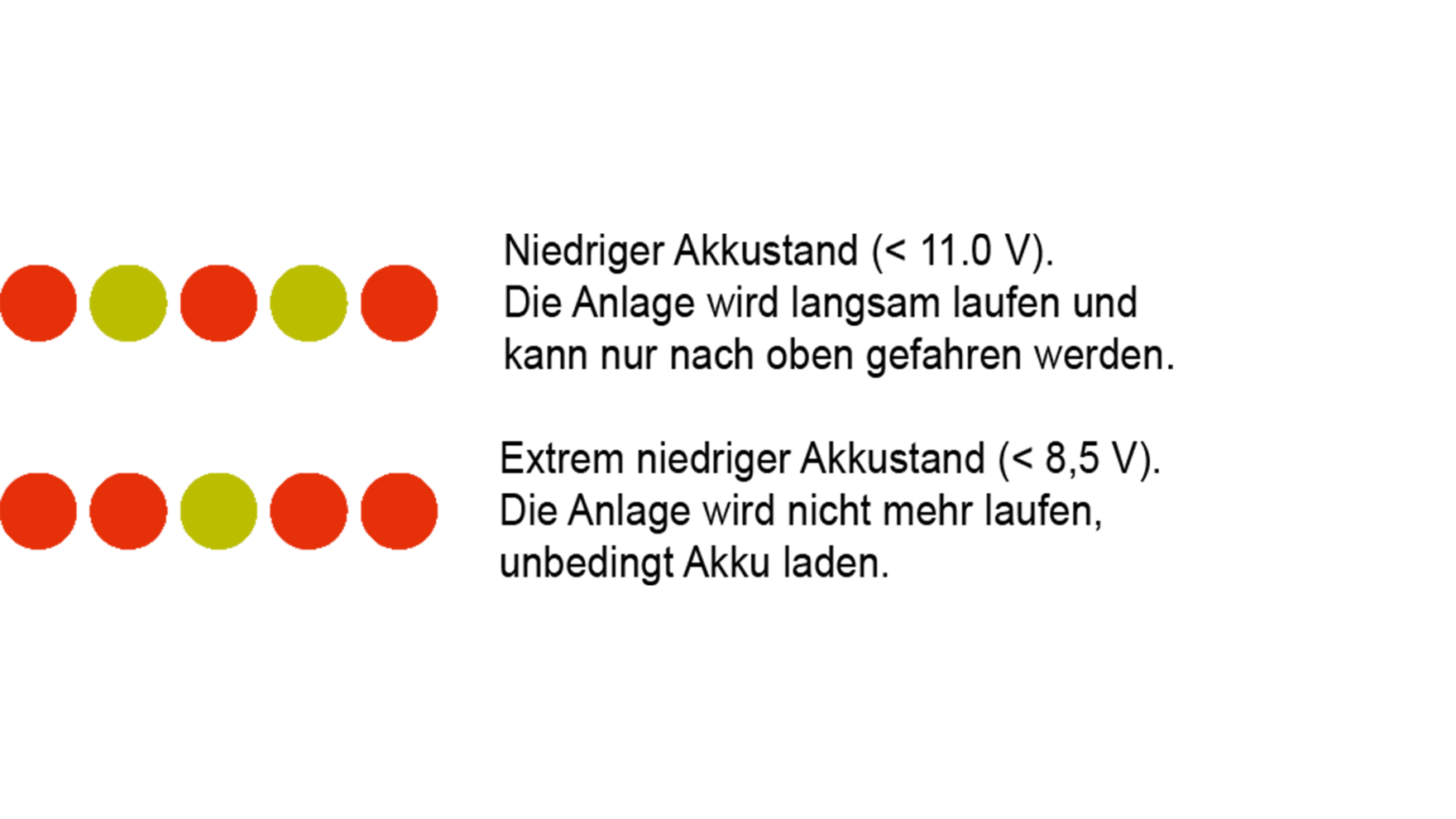

Die Motorkontrollleuchte zeigt den Motorenstatus an. Die Leuchte kann ROT, ORANGE oder GRÜN leuchten. Hier ist ein Überblick über die möglichen Kombinationen.
Bei 230 V ohne LED Ausführung.
