Rollo 230 V pa

Programmieranleitung

Achtung: Installationen im 230 V Bereich dürfen nur von geschultem Fachpersonal durchgeführt werden. Spannung erst nach Beendigung sämtlicher Montagearbeiten anlegen.



  1. Werkseinstellung
  2. Fernbedienung mit Sonnenschutzanlage verbinden
  3. Laufrichtung überprüfen und ändern
  4. Endlagen einstellen
  5. Endlagen zurücksetzen
  6. Netzwerk zurücksetzen

1. Werkseinstellung

Im Lieferzustand sind weder Fernbedienung noch Hub angeschlossen. Die Endlagen und der Motor sind bereits werkseitig auf das ausgelieferte Produkt voreingestellt.

2. Eine Fernbedienung mit einer Sonnenschutzanlage verbinden

Über eine PowerView® Fernbedienung lassen sich bis zu sechs einzelne Kanäle von Anlagen bedienen (Tasten 1 – 6 im oberen Teil der Fernbedienung).
Die folgenden Instruktionen ordnen eine Anlage einem Kanal zu.

Rollo Bedienanzeige Verbinden

2.1

Suchen Sie die Motortaste an Ihrer Anlage.

2.2

Halten Sie die [STOP-Taste] der Fernbedienung sechs Sekunden lang gedrückt.

Gedrückt halten, bis die Lichter der Fernbedienung anfangen zu blinken.

Rollo Bedienanleitung Motorneuer Sender

2.3

Drücken Sie die gewünschte Kanaltaste.

2.4

Achtung: Schritte 2.4 und 2.5 müssen innerhalb von drei Sekunden durchgeführt werden!

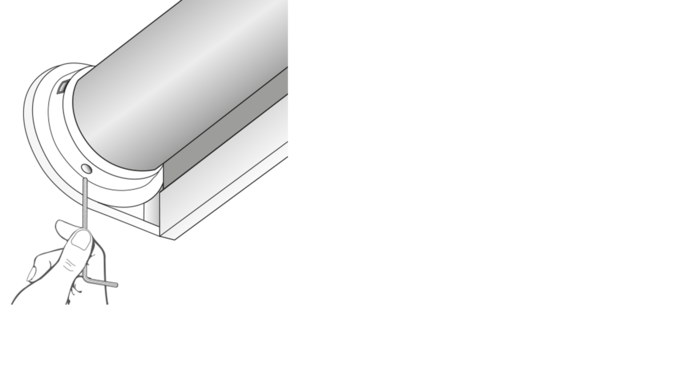

Halten Sie die Motortaste gedrückt.

Rollo Bedienanleitung Motorstift betätigen

2.5

Drücken Sie die [OPEN-Taste].

Die Anlage wird sich zweimal kurz auf und ab bewegen.

Rollo Bedienanleitung Motor enlage

2.6

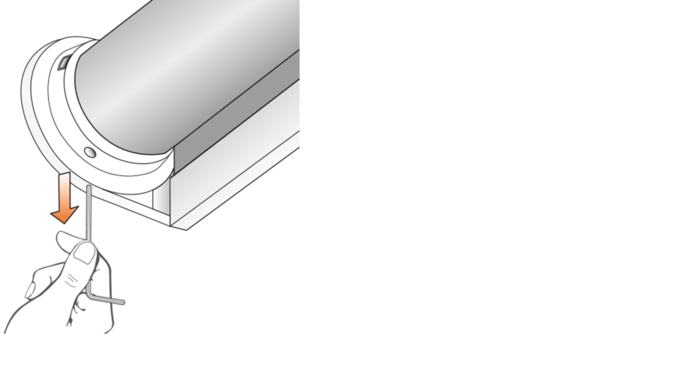

Lassen Sie die Motortaste los.

Rollo Bedienanleitung Motorstift loslassen

2.7

Die Anlage wird sich zweimal auf und ab bewegen, um anzuzeigen, dass sie der gewünschten Kanaltaste zugeordnet wurde.

2.8

Wenn die Tasten der Fernbedienung noch blinken, ist die Fernbedienung noch im Programmiermodus. Halten Sie dann die [STOP-Taste] vier Sekunden lang gedrückt, damit sie den Programmiermodus verlässt.

Anmerkung: Die Fernbedienung wird den Programmiermodus automatisch nach 20 Sekunden verlassen.

Halten Sie die Taste gedrückt, bis die Lichter der Fernbedienung aufhören zu blinken.

Rollo Bedienanleitung Motorneuer Sender

3. Laufrichtung überprüfen

Achtung: Das Ändern der Laufrichtung ist nur möglich, wenn der Motor das erste Mal angeschlossen wird, oder wenn die Endlagen zurückgesetzt wurden. Bevor Endlagen programmiert werden, sollte die Laufrichtung überprüft und, falls nötig, korrigiert werden. Wenn die Endlagen bereits eingestellt sind und die Laufrichtung geändert werden muss, setzen Sie in jedem Fall die Endlagen zurück, bevor Sie fortfahren.



3.1 Laufrichtung ändern

3.1.1

Achtung: Schritte 3.1.1 und 3.1.2 müssen innerhalb von drei Sekunden durchgeführt werden!

Halten Sie die Motortaste gedrückt.

Rollo Bedienanleitung Motorstift betätigen

3.1.2

Drücken Sie die [STOP-Taste] auf der Fernbedienung.

Anmerkung: Stellen Sie sicher, dass kein Kanal auf der Fernbedienung ausgewählt ist.

Die Anlage wird sich zweimal kurz auf und ab bewegen, um anzuzeigen, dass die Laufrichtung verändert wurde.

Rollo Bedienanleitung Motorneuer Sender

3.1.3

Lassen Sie die Motortaste los.

Anmerkung: Falls die Endlagen bereits eingestellt sind, wird sich die Anlage nicht bewegen, um anzuzeigen, dass sich die Laufrichtung nicht geändert hat. Überprüfen Sie, dass kein Kanal ausgewählt ist, setzen Sie die Endlagen zurück und versuchen Sie es erneut.

Rollo Bedienanleitung Motorstift loslassen

3.2 Laufrichtung überprüfen und bestätigen

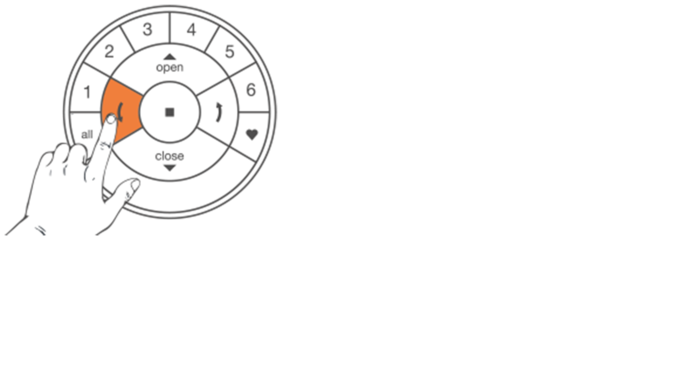

3.2.1

Achtung: Schritte 3.2.1 und 3.2.2 müssen direkt hintereinander ausgeführt werden, um einen mechanischen Schaden zu vermeiden.

Rollo Bedienanleitung Motor einlernen

3.2.2

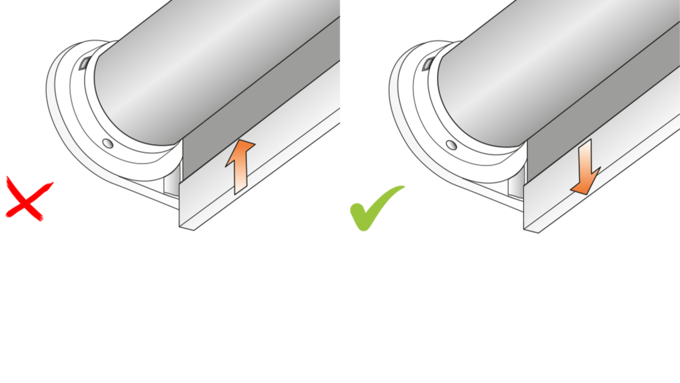

A) Wenn die Anlage sich aufwärts bewegt, ist die Laufrichtung nicht in Ordnung. Drücken Sie sofort die [STOP-Taste] und wiederholen Sie die Schritte 3.1.1 bis 3.1.3.

B) Wenn sich die Anlage nach unten bewegt, ist die Laufrichtung in Ordnung. Drücken Sie die [STOP-Taste] und fahren Sie mit Schritt 4.1.4 fort.

4. Endlagen einstellen

Grundsätzlich macht es keinen Unterschied, ob Sie mit der oberen oder unteren Endlage beginnen. In dieser Anleitung wird mit der oberen Endlage angefangen.

Anmerkung: Es ist wichtig, dass der Stoff fest um die Rollowelle gewickelt ist.

4.1 Obere Endlage

4.1.1

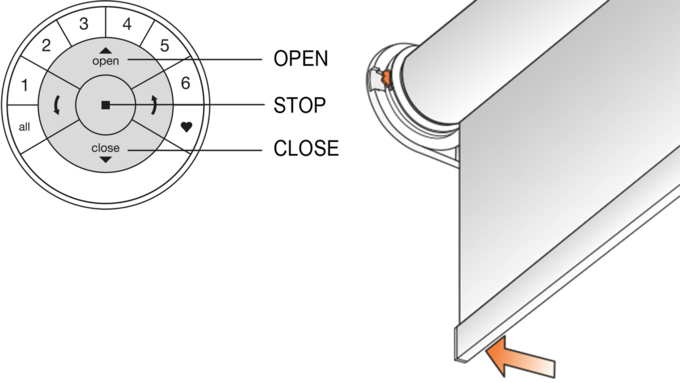

Bringen Sie mit der Motortaste die Anlage in die gewünschte obere Endlage.

Jedes „drücken und loslassen“ der Motortaste schaltet zwischen den Zuständen nach oben, Stop und nach unten um.

Rollo Bedienanleitung Motorstift loslassen

4.1.2

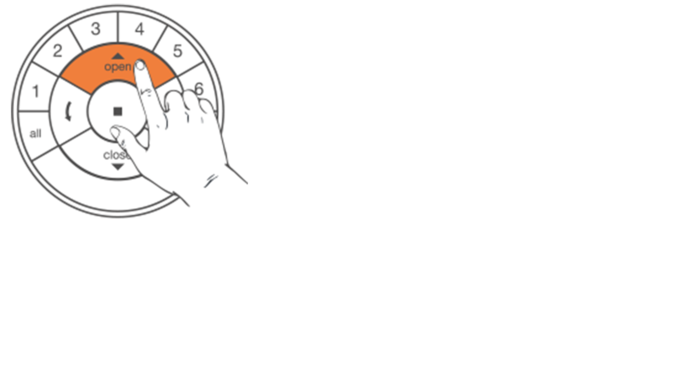

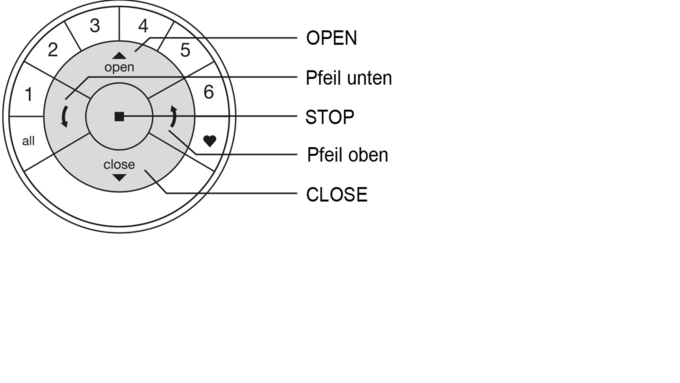

Benutzen Sie die [OPEN-][STOP-] und [CLOSE-Tasten] für die Feinabstimmung der oberen Endlage.

Rollo Bedienanzeige Motor

4.1.3

Halten Sie die [STOP-Taste] sechs Sekunden lang gedrückt.

Achtung: Wählen Sie keine Kanaltaste auf der Fernbedienung aus.

Gedrückt halten, bis die Lichter der Fernbedienung anfangen zu blinken.

Rollo Bedienanleitung Motorneuer Sender

4.1.4

Halten Sie die Motortaste gedrückt.

Rollo Bedienanleitung Motorstift betätigen

4.1.5

Drücken Sie die [OPEN-Taste].

Die Anlage wird sich zweimal kurz auf und ab bewegen, um anzuzeigen, dass die Endlage eingestellt ist.

Rollo Bedienanleitung Motor enlage

4.1.6

Achtung: 4.1.6 und 4.1.7 müssen innerhalb von drei Sekunden durchgeführt werden!

Anmerkung: Die Fernbedienung wird den Programmiermodus automatisch nach 20 Sekunden verlassen.

Lassen Sie die Motortaste los.

Rollo Bedienanleitung Motorstift loslassen

4.1.7

Wenn die Tasten der Fernbedienung noch blinken, ist die Fernbedienung noch im Programmiermodus. Halten Sie dann die [STOP-Taste] sechs Sekunden lang gedrückt, damit sie den Programmiermodus verlässt.

So lange gedrückt halten, bis die Lichter der Fernbedienung aufhören zu blinken.

Rollo Bedienanleitung Motorneuer Sender

4.1.8

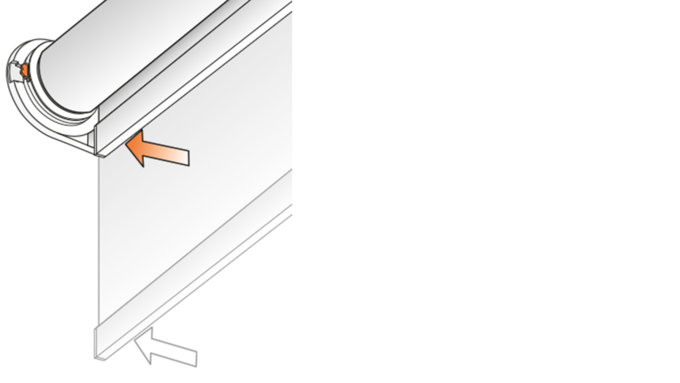

Die obere Endlage ist eingestellt!

Anmerkung: Um die obere Endlage erneut einzustellen, wiederholen Sie die Schritte ab 4.1.

Rollo Bedienanleitung Motor Endlage

4.2 Untere Endlage

4.2.1

Bringen Sie mit der Motortaste die Anlage in die gewünschte untere Endlage.

Jedes „drücken und loslassen“ der Motortaste schaltet zwischen den Zuständen nach oben, Stop und nach unten um.

Rollo Bedienanleitung Motorstift loslassen

4.2.2

Benutzen Sie die [OPEN-], [STOP-] und [CLOSE-Tasten] für die Feinabstimmung der unteren Endlage.

4.2.3

Halten Sie die [STOP-Taste] sechs Sekunden lang gedrückt.

Achtung: Wählen Sie keine Kanaltaste auf der Fernbedienung aus.

Gedrückt halten, bis die Lichter anfangen zu blinken.

Rollo Bedienanleitung Motorneuer Sender

4.2.4

Halten Sie die Motortaste gedrückt.

Rollo Bedienanleitung Motorstift betätigen

4.2.5

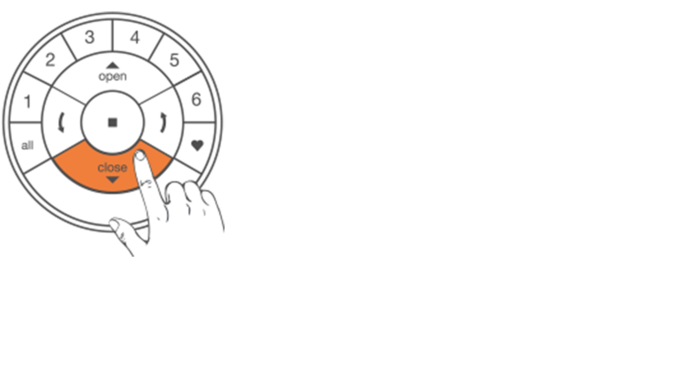

Drücken Sie die [CLOSE-Taste].

Anmerkung: Die Fernbedienung wird den Programmiermodus automatisch nach 20 Sekunden verlassen.

Die Anlage wird sich zweimal kurz auf und ab bewegen, um anzuzeigen, dass die Endlage eingestellt ist.

Rollo Bedienanleitung Motor löschen

4.2.6

Achtung: 4.2.6 und 4.2.7 müssen innerhalb von drei Sekunden durchgeführt werden!

Lassen Sie die Motortaste los.

Rollo Bedienanleitung Motorstift loslassen

4.2.7

Wenn die Tasten der Fernbedienung noch blinken, ist die Fernbedienung noch im Programmiermodus. Halten Sie dann die [STOP-Taste] sechs Sekun den lang gedrückt, damit sie den Programmiermodus verlässt.

So lange gedrückt halten, bis die Lichter der Fernbedienung aufhören zu blinken.

Rollo Bedienanleitung Motorneuer Sender

4.2.8

Die untere Endlage ist eingestellt.

Anmerkung: Um die untere Endlage erneut einzustellen, wiederholen Sie die Schritte ab 4.2.

5. Endlagen zurücksetzen

5.1 Obere Endlage zurücksetzen

5.1.1

Stellen Sie sicher, dass kein Kanal auf der Fernbedienung ausgewählt ist.

Rollo Bedienanleitung Motorneuer Sender

5.1.2

Achtung: Schritte 5.1.2 und 5.1.3 müssen innerhalb von drei Sekunden durchgeführt werden!

Halten Sie die Motortaste gedrückt.

Rollo Bedienanleitung Motorstift betätigen

5.1.3

Drücken Sie die [OPEN-Taste].

Die Anlage wird sich zweimal kurz auf und ab bewegen, um anzuzeigen, dass die Endlage zurückgesetzt wurde.

Rollo Bedienanleitung Motor enlage

5.1.4

Lassen Sie die Motortaste los. Die obere Endlage ist jetzt gelöscht.

Rollo Bedienanleitung Motorstift loslassen

5.2 Untere Endlage zurücksetzen

5.2.1

Stellen Sie sicher, dass kein Kanal auf der Fernbedienung ausgewählt ist.

Rollo Bedienanleitung Motorneuer Sender

5.2.2

Achtung: Schritte 5.2.2 und 5.2.3 müssen innerhalb von drei Sekunden durchgeführt werden!

Halten Sie die Motortaste gedrückt.

Rollo Bedienanleitung Motorstift betätigen

5.2.3

Drücken Sie die [CLOSE-Taste].

Die Anlage wird sich zweimal kurz auf und ab bewegen, um anzuzeigen, dass die Endlage zurückgesetzt wurde.

Rollo Bedienanleitung Motor löschen

5.2.4

Lassen Sie die Motortaste los. Die untere Endlage ist jetzt gelöscht.

Rollo Bedienanleitung Motorstift loslassen

6. Netzwerk zurücksetzen

Der folgende Ablauf löscht alle Netzwerkdaten, die im Motor gespeichert sind, inklusive der Netzwerk-ID und der Kanalzuteilung. Die Endlagen werden dadurch nicht gelöscht. Durch das Zurücksetzen der Netzwerkdaten wird die PowerView® Fernbedienung oder App keine Sonnenschutzanlage steuern können, bis diese erneut programmiert ist.

6.1

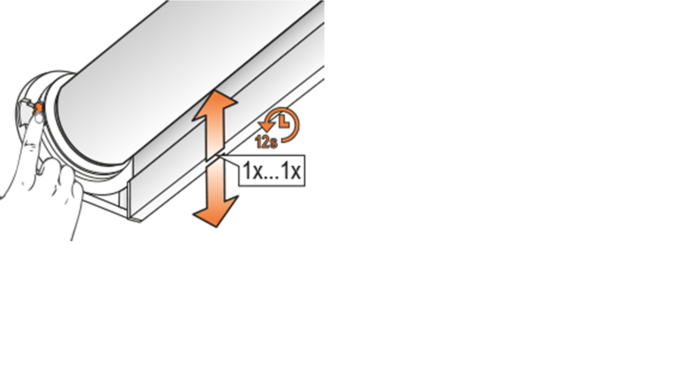

Halten Sie die Motortaste für 12 Sekunden gedrückt.

Die Anlage wird sich einmal kurz nach sechs und ein zweites Mal nach 12 Sekunden bewegen.

Rollo Bedienanleitung Motor Netzwerk

6.2

Lassen Sie die Motortaste nach der zweiten kurzen Bewegung der Anlage los. Die Netzwerk-ID und Kanalzuteilungen sind gelöscht.

Rollo Bedienanleitung Motorstift loslassen
